Ekstrudeeritud polüetüleenitorude tootmine
Protsessi parameetrid, kvaliteedikontroll ja tööstuslikud rakendused
Ekstrudeeritud polüetüleenitorude tootmine tähistab polümeeritöötlustööstuses kriitilist segmenti, globaalne toodang ületab 15 miljonit tonni aastas. Ekstrudeeritud polüetüleenist torud on revolutsiooniliselt revolutsiooniliselt muutnud vedeliku transpordisüsteemid, elektri isolatsioonirakendused ja põllumajanduslikud niisutusvõrgud, mis on tingitud nende erandlike omadustest, sealhulgas keemiline vastupidavus, paindlikkus ja kulud - tõhusus.
Ekstrudeeritud polüetüleenmaterjalide mitmekülgsus võimaldab tootjatel toota torusid vahemikus 10–200 mm läbimõõduga, pakkudes mitmekesiseid tööstuslikke nõudeid.
15M+
Igal aastal kogu maailmas toodetud tonnide tonni
10-2000mm
Toru läbimõõtude vahemik
30+
Peamised tööstuslikud rakendused
Materiaalne klassifikatsioon ja omadused
Madal - tihedusega polüetüleeni (LDPE) omadused
Madal - tihedusega ekstrudeeritud polüetüleenitorud on tiheduse väärtused vahemikus 0,910–0,925 g/cm³, kristallilisuse tase on vahemikus 55–65%. Need ekstrudeeritud polüetüleenitooted näitavad suurepärast paindlikkust, mille pikenemine ulatub 300–600%-ni.
LDPE ekstrudeeritud polüetüleeni tõmbetugevus mõõdab tavaliselt 8–12 MPa, muutes need ideaalseks kasutamiseks, mis nõuab sagedast painutamist või mähist. Nende ekstruudeeritud polüetüleenitorude elektrilised isolatsiooniomadused hõlmavad dielektrilisi tugevusi 18-20 kV/mm ja mahutakistus üle 10^16 Ω · cm.
Peamised rakendused
Paindlikud niisutussüsteemid
Elektriline kaabli isolatsioon
Non - rõhuvedeliku ülekandmine
Pakenditööstuse komponendid
Kõrge - tihedusega polüetüleeni (HDPE) spetsifikatsioonid
Kõrgel - tihedusega ekstrudeeritud polüetüleenist torudel on suurepärased mehaanilised omadused tiheduse väärtustega 0,941-0,965 g/cm³ ja kristallilisuse tase 70-85%. HDPE väljapressimise tõmbetugevus ulatub 22-31 MPa-st, pakkudes standardrakenduste jaoks suurenenud rõhutakistust kuni 1,6 MPa.
Nendel ekstrudeeritud polüetüleenmaterjalidel on löögitugevuse väärtused 8-12 kJ/m² 23 kraadi juures ja säilitavad konstruktsiooni terviklikkuse temperatuuridel -40 kraadi kuni 80 kraadi. HDPE ekstrudeeritud polüetüleeni elastsuse moodul mõõdab umbes 800–1400 MPa, tagades mõõtmete stabiilsuse koormuse all.
Peamised rakendused
Joogivee jaotus
Gaasi transpordisüsteemid
Kanalisatsiooni- ja drenaaživõrgud
Tööstusvedeliku edastamine
Lineaar madal - tihedusega polüetüleeni (LLDPE) rakendused
Lineaarne madal - tihedusega ekstrudeeritud polüetüleen ühendab LDPE paindlikkuse täiustatud mehaaniliste omadustega, saavutades tõmbetugevuse 10–25 MPa. Need ekstrudeeritud polüetüleenimaterjalid näitavad keskkonnastressi pragunemist (ESCR), mille rikkeajad ületavad standardsete ASTM D1693 testide korral 1000 tundi.
LLDPE sulavoolu indeks ekstrudeeritud polüetüleenitorude tootmiseks on tavaliselt vahemikus 0,5-3,0 g/10min, optimeerides töötletavust, säilitades samal ajal toote kvaliteedi.
Peamised rakendused
Põllumajandussüsteemid
Keemilised ülekandeliinid
Kaitsehülsid ja kanalited
Mere- ja veealused rakendused
Tooraine valiku kriteeriumid
Sula voolukiiruse kaalutlused
Sobivate ekstrudeeritud polüetüleenvaikude valimine nõuab sulavoolu kiiruste (MFR) hoolikat hindamist, mis mõjutavad otseselt töötlemisparameetreid ja lõpptoote omadusi.
Survetorude rakendused0.2-0.4
Optimaalne molekulmassi jaotus täiustatud pikaks - termin hüdrostaatiline tugevus
Keskmine - rõhurakendused0.4-1.0
Tasakaalustab mehaanilise jõudlusega töödeldavust
Non - rõhurakendusedKuni 7,0
Maksimeerib tootmismäärasid, säilitades samal ajal piisavad omadused
Molekulmassi jaotumise mõju
Ekstrudeeritud polüetüleeni molekulmassi jaotus (MWD) mõjutab oluliselt töötlemiskäitumist ja toru jõudlust.
| MWD tüüp | MW/Mn suhe | Omadused |
|---|---|---|
|
Kitsas MWD |
3-5 |
Suuremad mehaanilised omadused, järjepidev seina paksus |
|
Lai MWD |
15-25 |
Täiustatud töötletavus, vähenenud energiatarbimine |
|
Bimodaalne |
Kombineeritud |
Kõrge MW tugevuse tagamiseks, madal MW töötlemiseks |
Ekstrusiooniprotsessi parameetrid
Polüetüleenitoru ekstrusiooniprotsessi vool
Tooraine ettevalmistamine
Vaigu segunemine ja kuivatamine
Ekstruuder sulab
Kontrollitud kuumutamine ja sulamine
Suremine
Toru kuju ekstrusioon
Kalibreerimine
Dimensioonikontroll
Jahutus
Kontrollitud temperatuuri vähendamine
Lõikamine ja testimine
Pikkuse lõikamis- ja kvaliteedikontroll
Temperatuuri profiili optimeerimine
Ekstrudeeritud polüetüleenist torude tootmise temperatuuri reguleerimise strateegia nõuab täpset tsooni - spetsiifilisi sätteid, et tagada täielik sulamine ja homogeniseerimine.
LDPE töötlemise temperatuurid
Söödatsoon 90-100 kraad
Tihendusvöönd 100–140 kraad
Mõõtetsoon 140-160 kraad
Adapteri tsoon 140-160 kraad
Die tsoon 130-150 kraad
HDPE töötlemise temperatuurid
Söödatsoon 100-120 kraad
Tihendusvöönd 120–140 kraad
Mõõtmistsoon 160-180 kraad
Die tsoon 150-170 kraad
Temperatuurikontrolli tähtsus
Täpne temperatuurikontroll tagab korraliku sulamise, vähendab materjali lagunemist ja säilitab ühtlase toru seina paksuse ja pinna kvaliteedi järjepideva viskoossuse.
Rõhu jaotuse analüüs
Rõhuprofiil ekstrudeeritud polüetüleenitorude tootmise ajal jõuab kruvi otsas tavaliselt 20-35 MPa, sõltuvalt materjali viskoossuse ja läbilaskevõime kiirusest. Rõhulanguse üle kaitselüliti ja ekraanipaketi ulatub 5-10 MPa, pakkudes sulafiltreerimist ja voolu homogeniseerimist.
Ekstrudeeritud polüetüleeni töötlemise survemõõtmed 10-20 MPa, mida mõjutab stantsi geomeetria ja tootmiskiirus. Järjepidevate rõhuprofiilide säilitamine tagab seina ühtlase paksuse jaotuse ja hoiab ära voolutunnistuse ekstrudeeritud polüetüleenproduktis.
Survekontrolli eelised
Ühtne materjali jaotus
Seina ühtlane paksus
Vähendatud mõõtmete variatsioon
Täiustatud pinnaviimistlus
Tüüpiline rõhuvahemik
Kruvi otsa rõhk20-35 MPA
Breakeri plaadi rõhu langus5-10 MPa
Survet10-20 MPa
Suuruse- ja kalibreerimismeetodid
Vaakumkalibreerimissüsteemid
Ekstrudeeritud polüetüleenist torude vaakumkalibreerimine kasutab täpse mõõtme kontrolli saavutamiseks negatiivseid rõhu erinevusi 30–60 kPa. Kalibreerimishülss koosneb kolmest eraldiseisvast tsoonist: esialgne jahutus (30-50 kraadi), vaakum pealekandmine ja lõplik jahutamine (15-25 kraadi).
Väikese läbimõõduga ekstrudeeritud polüetüleenitorud (vähem kui 110 mm) kasutavad tavaliselt vaakumkalibreerimist, kuna ümara kontrolli ja pinna viimistlus. Vaakumtaseme reguleerimine sõltub seina paksusest, õhukese - seinaga ekstrudeeritud polüetüleenitorudega, mis vajavad 30 - 40 kPa, samas kui paksude seinaga rakendused vajavad piisava suuruse jaoks 50–60 kPa.
Siserõhu kalibreerimine
Large diameter extruded polyethylene pipes (>160 mm) kasutage sisemise õhurõhu kalibreerimist, rakendades mõõtmete täpsuse säilitamiseks 0,02-0,04 MPa suruõhku. See meetod tagab ühtlase kontakti ekstrudeeritud polüetüleenitorude välispinna ja kalibreerimiskülastuse interjööri vahel, saavutades ümmarguse tolerantsid ± 1%piires.
Suruõhu temperatuuri kontroll 20-30 kraadi juures hoiab ära termilise šoki, säilitades samal ajal suuruse tõhususe. Rõhuseiresüsteemid säilitavad ± 0,005 MPa täpsust, tagades toote järjepidevad mõõtmed kogu tootmissageduse vältel.
"Ekstrudeeritud polüetüleenist torude kalibreerimisparameetrite optimeerimine näitab, et esialgses jahutustsoonis vähendab täpsete temperatuuride gradientide säilitamine vahemikus 30 - 50 kraadi vahemikus 45% võrreldes kiire jahutusmeetoditega, parandades oluliselt pikaajalist dimensioonist ja vastupidavust keskkonnast Stringis CONPE-dele mõlemale HDPE-le ja LDPE-le.
- Smith jt, 2023, polümerProcessing.org
ainus koht, kus leiate väljaspool kodu

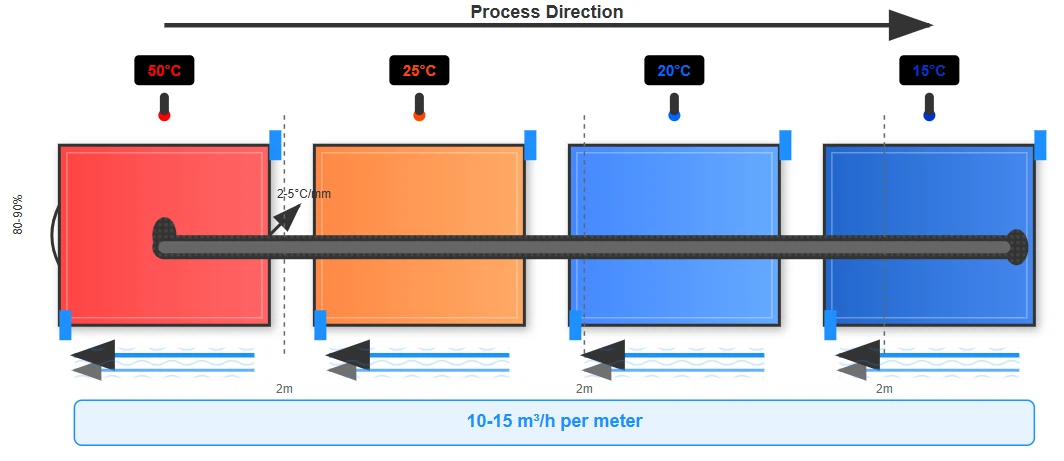

Temperatuuri gradiendi juhtimine
Ekstrudeeritud polüetüleenist torude jahutusprotsess nõuab sisemiste pingete minimeerimiseks ja kristalliseerumise optimeerimiseks hoolikat temperatuuri gradiendi juhtimist. Esialgne jahutus kalibreerimisüksuses hoiab vee temperatuuri 30-50 kraadi juures, võimaldades soojuse järkjärgulist eemaldamist ekstrudeeritud polüetüleenist materjalist.
Sekundaarsed jahutuspaagid töötavad järk -järgult madalamatel temperatuuridel, tavaliselt 25 kraadi, 20 kraadi ja 15 kraadi, tagades kontrollitud kristalliseerumise. Jahutuskiirus 2–5 kraadi /mm hoiab ära pinna defektid, säilitades samal ajal mõõtmete stabiilsuse ekstrudeeritud polüetüleeniproduktis.
30-50 kraad
Esialgne jahutus
25 aste
Esimene etapp
15 aste
Lõplik jahutus
Veevoolu optimeerimine
Counter - Praegune veevool jahutuspaakides suurendab ekstrudeeritud polüetüleenist torude soojusülekande efektiivsust 25 - 30% võrreldes CO - voolusüsteemidega. Veevoolukiirused 10–15 m³/tunnis paagi pikkuse meetri kohta tagab soojuse piisava eemaldamise ilma turbulentsi põhjustatud torude liikumist põhjustamata.
Kõmblussügavus hõlmab 80 - 90% toru ümbermõõdust, hoides ära ujuvuse põhjustatud deformatsiooni, maksimeerides samal ajal jahutuspinna pindala. Temperatuuri jälgimine 2-meetrise intervalliga võimaldab täpset jahutusprofiili reguleerimist erinevate ekstrudeeritud polüetüleenist ja seina paksuste jaoks.
Jahutamise tõhususe tegurid
Kvaliteedikontrolli parameetrid
Mõõtmete tolerantsistandardid
Ekstrudeeritud polüetüleenist torude rahvusvahelised standardid täpsustavad rangeid mõõtmete tolerantse, et tagada süsteemi ühilduvus ja jõudlus.
Seinapaksus
± 10% rõhurakenduste nominaalväärtusest, ± 15% mitte - rõhu kasutamise korral
Ovaalsus
3% piires läbimõõduga kuni 110 mm ja 5% suuremate suuruste korral
Pikkus
Liigese õige montaaži tolerantsid ± 10 mm meetri kohta
Omaduste mehaaniline testimine
Põhjalikud testimisprotokollid tagavad, et väljapressitud polüetüleenitorud vastavad kavandatud rakenduste jõudlusnõuetele.
Tõmbekontroll
Järgib ISO 6259 protseduure, mis nõuab minimaalset pikenemist 350% -l PE80 ja 250% PE100 korral
Hüdrostaatiline testimine
80 kraadi juures 1000 tundi, et määrata pikad - tähtaja tugevus määratud pingetasemetel
Löögikindlus
Testimine -20 kraadi tagab paigaldamistingimuste piisava sitkuse
Stressi pragude vastupidavus
Painutatud ribakatsed kinnitavad materjali vastupidavust keskkonnaalase kokkupuute all
Pinnakvaliteedi hindamine
Pinna kvaliteet mõjutab otseselt jõudlust, eriti vedeliku transpordi ja korrosioonikindluse rakenduste jaoks.
Visuaalne kontroll
Tuvastab kriimustused, sooned ja saastumise osakesed
Pinnakaredus
RA väiksem või võrdne 0,5 μM gaasirakendustel, RA väiksem või võrdne 1,0 μM veeteenuste jaoks
Seina paksuse skaneerimine
Ultraheli skaneerimine 10 mm intervallidega tagab järjepideva jaotuse
Optiline mõõtmine
Kontrollib läbimõõtu ja ovalisust 1 meetri kaugusel tootmise ajal
Protsessi optimeerimise strateegiad
Kruvi kujundamise kaalutlused
Üksik - kruvi ekstruuderid ekstruudeeritud polüetüleenitorude tootmiseks kasutavad tavaliselt tõkkekruvisid, mille suhted on L/D suhted 24: 1 kuni 32: 1. Kompressioonisuhted 2,5: 1 kuni 3,5: 1 annavad järjepideva väljundi jaoks piisava sulamise ja rõhu genereerimise.
Segamise sektsioonid suurendavad sula homogeensust, vähendades temperatuuri variatsioone ± 2 kraadi kogu sulavoolu ulatuses. Lennugeomeetria optimeerimine ekstrudeeritud polüetüleeni töötlemiseks hõlmab muutuva sammu kujundusi, mis parandavad sulamise efektiivsust 15-20%.
Die disaini parameetrid
Ämblik - Tüüp Dies ekstroomitud polüetüleenist torude jaoks sisaldab 6-8 tugijalasid, millel on voolujoonelised profiilid, et minimeerida keevisliini moodustumist. Maapikkuse suhted 10: 1 kuni 15: 1 Veenduge stabiilne sulavool ja ühtlane kiiruse jaotus.
Reguleeritavad tsentreerimismehhanismid säilitavad kontsentrilisuse ± 0,1 mm piires, seina järjepideva paksuse jaoks kriitilise tähtsusega. Die Gap arvutused Arvestage ekstrudeeritud polüetüleenist produkti optimaalseks mõõtmiseks 1.1-1,3.
Energiatõhususe kaalutlused
Termilise juhtimise optimeerimine
Energiatarbimine ekstrudeeritud polüetüleenitorude tootmisel on keskmiselt 0,3–0,5 kWh/kg, kuumutamine moodustab 60–70% kogu energia kasutamisest. Tünni isolatsioon vähendab soojuskadu 20-25%, parandades energiatõhusust ja temperatuuri stabiilsust.
Soojuse taastamise süsteemid hõlmavad jahutavat vett soojusenergiat, sissetulevat vett eelsoojendamisel ja üldise energiavajaduse vähendamisel 15-20%. Jahutuspumpade muutuva sagedusega draivid optimeerib energiatarbimist erinevate ekstruudeeritud polüetüleenist klasside tegelike jahutusvajaduste põhjal.
Protsessi parameetrite optimeerimine
Optimaalsel sulatemperatuuril töötamine vähendab energiatarbimist, säilitades samal ajal toodete kvaliteedi ekstrudeeritud polüetüleeni tootmisel. Läbilaskemäära suurendamine 20% parandab tavaliselt spetsiifilist energiatarbimist 10–15%, kuna soojusefektiivsus on parem.
Rõhulanguste minimeerimine korraliku stantsi disaini kaudu vähendab mootori koormust ja energiavajadusi. Regulaarne hooldus, sealhulgas kruvide puhastamine ja stantsi poleerimine säilitab energiatõhususe kogu laiendatud tootmiskampaaniate vältel.
Seadmete sünkroonimine
Edukas ekstrudeeritud polüetüleenitorude tootmine nõuab täpset sünkroonimist ekstrusiooni, kalibreerimise, jahutamise ja tõmbesüsteemide vahel. Joone kiiruse variatsioonid peavad jääma ± 1% piires, et vältida seina paksust kõikumisi ja mõõtmete ebastabiilsust.

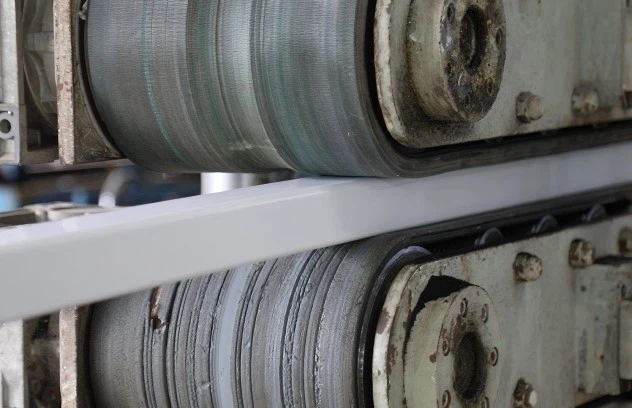

Automatiseeritud juhtimissüsteemid säilitavad kiiruse suhted vedamise - väljalülitamise ja väljapressimise kiiruse vahel, kompenseerides jahutamise ajal materjali kokkutõmbumist. Pingeseire tagab järjepideva tõmbejõu 50-200 N sõltuvalt toru mõõtmetest ja ekstrudeeritud polüetüleenist.
Sünkroonimishüvitised
Vähendatud mõõtmete variatsioon
Paranenud seina paksuse konsistents
Minimeeritud sisemised pinged
Suurenenud tootmise efektiivsus
Lisaseadmete integreerimine
Gravimeetriline söötmine
Säilitab ± 0,5% täpsuse järjepidevate omaduste materjali annustamisel
Sulapumbad
Pakuge rõhu stabiilsust ± 0,5 MPa piires, parandades mõõtmete järjepidevust kuni 30%
Automaatne lõikamine
Sünkroniseeritud joonekiiruse tagamiseks, tagades pikkuse täpsuse ± 5 mm 6-meetrise sektsioonide jaoks
Märgistussüsteemid
Täieliku jälgitavuse jaoks rakendage tootmiskoodid 1 meetri kaugusel
Keskkonna- ja jätkusuutlikkuse aspektid
Materiaalse ringlussevõtu integreerimine
Post - tööstuslik ekstrudeeritud polüetüleenjäätmete lisamine kuni 20% säilitab toote omadused, vähendades samal ajal materiaalseid kulusid. REGRIND materjal nõuab ühtlase söötmiseks hoolikat saastumist ja osakeste järjepidevat suurust 3-5 mm.
Sulatatud filtreerimissüsteemid, millel on 80–100 võrgusilma ekraaniga, eemaldavad saasteained ringlussevõetud ekstrudeeritud polüetüleenivoogudest. Vara testimine tagab ringlussevõetud sisu vastab kavandatud rakenduse spetsifikatsiooninõuetele.
Jäätmete vähendamise strateegiad
Start - UP Optimeerimisprotseduurid Vähendage üleminekujäätmeid kiire temperatuuri ja kiiruse reguleerimise kaudu 30–40%
Die disaini täiustused vähendavad puhastusnõudeid värvi- või astme muutuste ajal ekstrudeeritud polüetüleeni tootmises
Automatiseeritud mõõtmete juhtimissüsteemid vähendavad - spetsifikatsioonide tootmist, säilitades tihedama protsessi aknad
Statistiline protsessi juhtimise rakendamine tuvastab suundumused enne mitte - tootmist, mis vastab välja ekstrudeeritud polüetüleenistoodete vastavusse
Tööstuslikud rakendused
Ekstrudeeritud polüetüleenist torud pakuvad mitmesuguseid tööstuslikke rakendusi nende mitmekülgsuse, vastupidavuse ja kulude - tõhususe tõttu. Alates munitsipaalveesüsteemidest kuni spetsiaalsete tööstuslike rakendusteni asendavad polüetüleenitorud paljudes sektorites jätkuvalt traditsioonilisi materjale nagu metall ja betooni.
Vee jaotus
HDPE torusid kasutatakse laialdaselt joogivee jaotamiseks nende korrosioonikindluse, sileda sisepinna ja pika tööeaga, mis ületab 50 aastat.
HDPEPRESSURE PIPESSOROSION KINDLUSTUS
Gaasi transport
PE100 -klassi polüetüleenitorud tagavad ohutu ja usaldusväärse maagaasi jaotuse suurepärase keemilise vastupidavuse ja lekkega - tasuta vuugimissüsteemid.
PE100Leak Resighth ohutus
Põllumajanduslik niisutamine
Niisutamiseks eelistatakse LLDPE ja LDPE torusid nende paindlikkuse, kerge raskuse ja põllumajanduskemikaalide vastupidavuse tõttu.
Lldpeflexibleheemiline resistent
Kanalisatsioon ja kanalisatsioon
Suure läbimõõduga HDPE torud pakuvad suurepäraseid vooluomadusi ja vastupidavust munitsipaal- ja tööstuslike reoveesüsteemide hõõrdumisele.
Hdpelarge läbimõõt
Elektrivõtted
LDPE torud pakuvad suurepäraseid elektriisolatsiooni omadusi maa -alustes paigaldustes energia- ja kommunikatsioonikaablite kaitsmiseks.
LdpeinsulationProtective
Keemiline ülekanne
Spetsialiseeritud PE -torud takistavad korrosiooni hapetest, leelistest ja lahustitest, muutes need ideaalseks kemikaalide töötlemiseks.
Lldpekeemiline resistentindustriaalne
